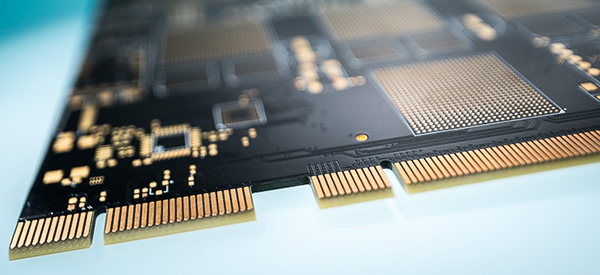

如何檢查與預防PCB電路板短路是電子產品維修遇到最多的問題，短路對PCBA電路板造成的危害相當大，小到燒掉元器件，大到使PCBA電路板報廢。PCB電路板短路就是一部分電路中應該存在電阻的地方?jīng)]有了電阻，或者說電阻為零，這就是電路板中的短路現象。PCB電路板短路以后，在一部分或者全部電路中的電流、電壓嚴重降低，從而使部分、或者全部電路失去了工作能力。對于PCB電路板短路檢查方法，領智電路的工程師給出的建議很實用？
1. 發現有PCB電路板有短路現象，就拿一塊電路板來割線，特別適合單雙面板，割線后將每部分功能塊分別通電，一部分一部分排除。
2. 在計算機上打開PCB圖，點亮短路的網絡，看什么地方離的最近，最容易被連到一塊，特別要注意IC內部短路。
3. 人工焊接要養成好的習慣，焊接前要目視檢查一遍PCB板，并用萬用表檢查關鍵電路是否短路。每次焊接完一個芯片就用萬用表測一下電源和地是否短路。焊接時不要亂甩烙鐵，如果把焊錫甩到芯片的焊腳上就不容易查到。
4. 使用短路定位分析儀，如：新加坡PROTEQ CB2000短路追蹤儀，香港靈智科技QT50短路追蹤儀，英國POLAR ToneOhm950多層板路短路探測儀等。
5. 小尺寸的表貼電容焊接時一定要小心，特別是電源濾波電容（103或104），數量多，很容易造成電源與地短路。當然，有時運氣不好，會遇到電容本身是短路的，因此最好的辦法是焊接前先將電容檢測一遍。
6. 如果有BGA芯片，由于所有焊點被芯片覆蓋看不見，而且又是多層板（4層以上），因此最好在設計時將每個芯片的電源分割開，用磁珠或0歐電阻連接，這樣出現電源與地短路時，斷開磁珠檢測，很容易定位到某一芯片。由于BGA的焊接難度大，如果不是機器自動焊接，稍不注意就會把相鄰的電源與地兩個焊球短路。
