RS-485作為一種有線遠程智能抄表技術，常用于電表集中安裝的場景。為節約RS485通訊線的成本，降低施工難度，通常RS-485通訊方案應用于小范圍電表集中安裝的場合，有線傳輸，數據穩定性高、傳輸速度快，RS-485遠程抄表通訊方案在出租房、住宅樓宇、寫字樓、公寓等場景中被廣泛應用。

湖南云集提供免費的軟件配套服務，買智能電表即可免費配套能耗監測系統，無任何隱形消費！能耗監測系統是基于人工智能技術的儀表數據采集系統，可以對水、電、氣、熱等各類能耗數據進行采集、處理，并對能耗狀況進行分析，方便管理者掌握能源支出成本，實現用能的高效規范化管理。

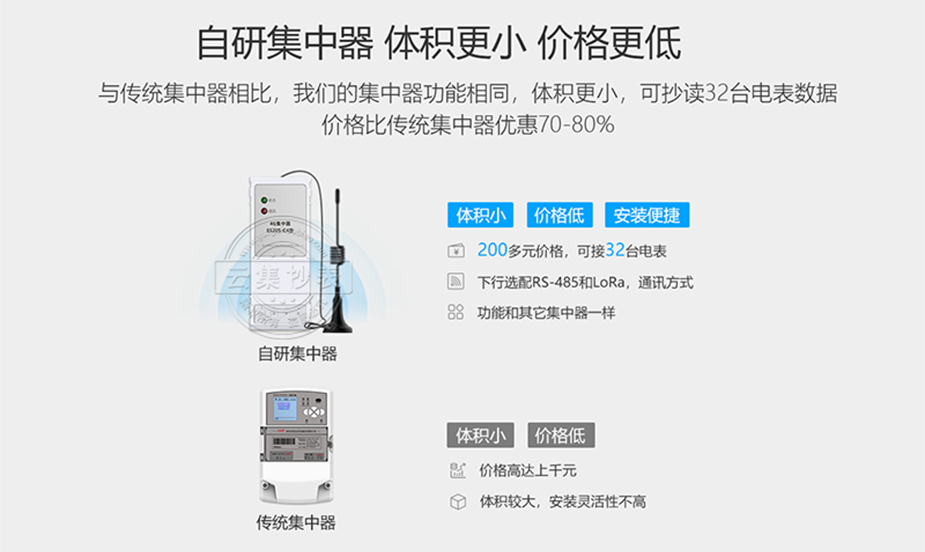

電表自帶RS-485接口，利用RS-485傳輸線將多臺RS-485接口電表直接與集中器連接起來，建立數據傳輸網絡，無需內置昂貴的通訊模塊，表計價格低，節約了硬件成本。市面上傳統的RS-485集中器價格不等，一般是在1000元/臺左右的價格，一臺集中器一般可以管理32臺電表，集社自研4G集中器，實現集中器模塊化，體積小，不占用多余的安裝空間，功能和市面上的傳統集中器功能一致，價格是市面上集中器價格的三分之一，約300元左右的價格，大大為客戶節約了采購成本。

一、方案組成

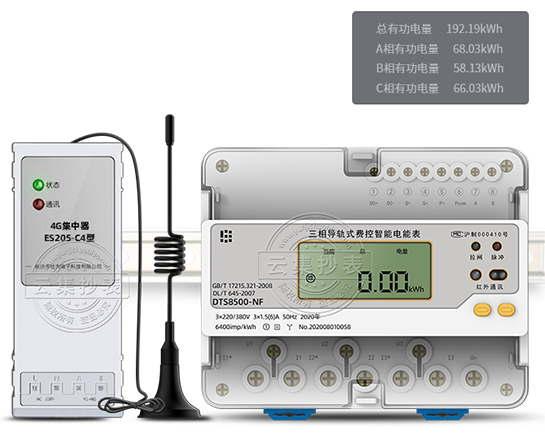

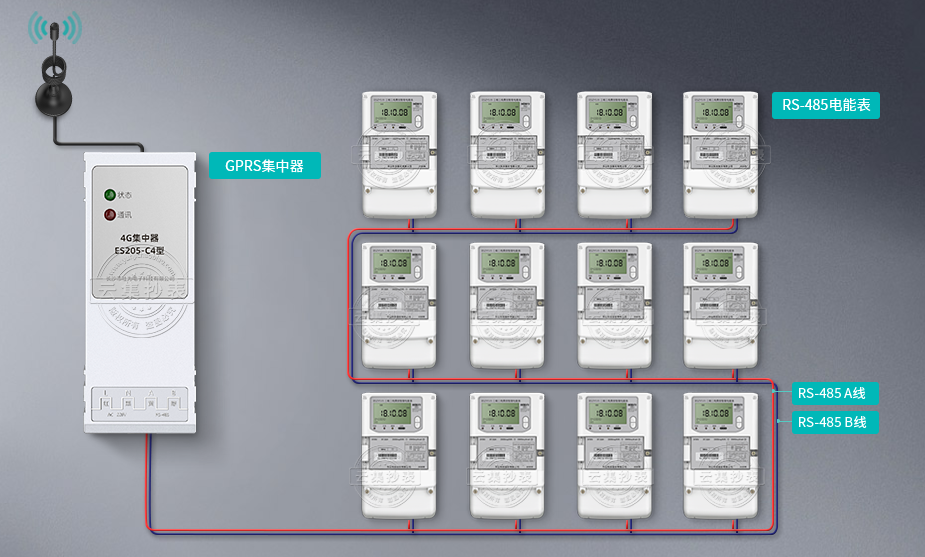

方案由RS-485電能表、簡易集中器和主站系統組成，自帶RS-485接口的智能電表，通過RS-485傳輸線，上行支持RS-485通訊方式和下行支持GPRS/以太網等通訊方式的集中器連接起來，與系統建立數據傳輸網絡，實現遠程智能抄表。

二、應用場景

RS-485通訊方案應用于小范圍電表集中安裝的場合。

三、RS-485通訊方案優點

1、硬件價格低：RS-485方案中使用的電表無需內置昂貴的通訊模塊，單價相對實惠，節約了硬件成本。

2、集中安裝：電表小范圍集中安裝，可以節約RS-485通訊線的成本，降低施工難度。

3、集中器模塊化：電表集中安裝共用集中器模塊，實現一個集中器模塊抄讀32臺電表。集中器模塊化，電表大大節省了表計配套成本。

4、性能穩定：RS-485專線通道，抄表速度快、通訊可靠，可以保證每天24h的實時通信。

四、電表配套系統功能

1、 綜合報表：可按不同時間段展示電量/電流電壓頻率/功率/功率因數/四象限無功總電能報表，日用電量報表，月用電量報表，并可與制定時間段進行數據比對。

2、 自動抄讀數據：數據自動抄讀，統計并記錄有功、無功功率、功率因數、最大需量、電流、電壓等數據。

3、 遠程閥控：可設置表計定時開/合閘，也可實時控制開/合閘，用于遠程設備的開關機控制。

4、 效率評估：部門、班次用能報表、單品用能趨勢等立即生成，并可選擇時間區間生成任意時間段數據報表。

5、 電量?jī)鼋Y(jié)：直觀展示日、月、年尖峰平谷凍結電量、電費圖表；詳細展示尖峰平谷數據占比，提高谷電量利用率。

6、 閥值預警：設置功率、電流、電壓等數據的預警上限、下限值自動發送預警短信。

7、 電能質量監測：A、B、C三相電壓/電流不平衡等數據生成實時曲線圖、對電能質量監測與分析提供參考依據。

8、 安全故障：展示電壓、電流、功率偏高可能帶來的故障因素的統計記錄，用于分析設備的安全運行環境，溫度輔助功能需要額外增加溫度傳感器。

五、RS-485通訊方案使用設備推薦

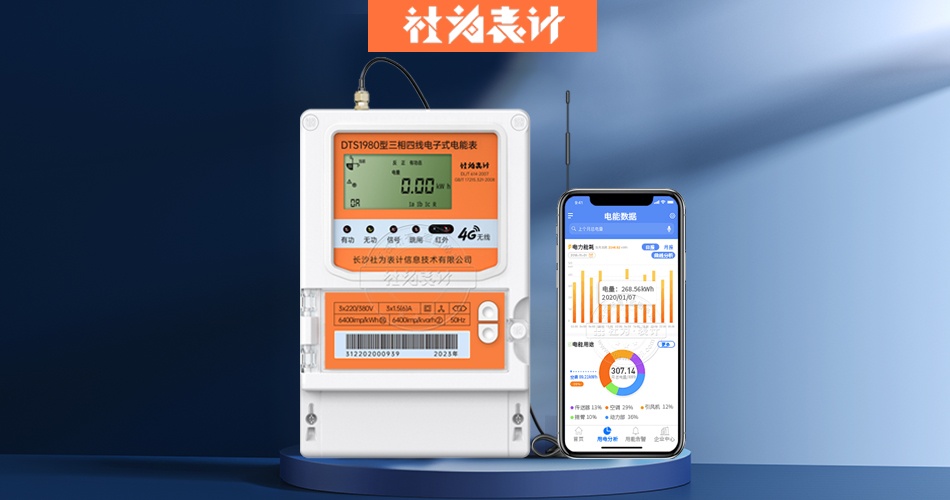

產品名稱：社為三相智能電表DTS1980

電能計量功能：可計量有功、正向有功、反向有功等電能

分時計量功能：可分時計量尖、峰、平、谷各時段電量，時段、費率設置

閥控功能：內置繼電器，可遠程跳閘、合閘、及自動拉合閘

通訊接口：RS-485通訊接口，遠紅外通訊接口、藍牙接口

參考價格：298元

產品名稱：杭州華立遠程智能電表DDS28

電能計量功能：正反向分時電量累計、組合電量累計、電量結算功能、正反向有功總電量等

遠程拉合閘：跳閘、合閘允許、直接合閘、跳閘自動恢復、報警和報警解除、保電和保電解除。

惡性負載識別：大功率純阻性負載接入時，電表會自動拉閘，拉閘后需用戶手動合閘，發生一次停上電后自動合閘。

參考價格：150元

產品名稱：社為ES205-C4集中器

產品功能：參數設置功能、數據采集和處理、存儲容量、對時功能、抄表功能、遠程升級功能、失電數據和時鐘保持

數據采集：最大支持32臺表計

通訊接口：下行RS-485；上行GPRS

參考價格：420元
